Mikrofokálny röntgenový tomograf s ochranným pochôdznym kabinetom umožňuje nedeštruktívnu 3D analýzu pre skúmanie pórovitosti dielov rôznych materiálov, objemové 3D skenovanie alebo porovnávanie rozmerov.
Technické parametre zariadenia:
- 240 kV unipolárna rtg trubica otvoreného typu
- 180 kV HPNF nanofokusová trubica;
- presný 7-osový manipulačný systém na žulových blokoch zabezpečuje stabilitu a presnosť merania;
- vysoká obrazová kvalita zabezpečená veľkoplošným GE DXR detektorom;
- maximálne voxelové rozlíšenie pre 240 kV tubicu do 2 µm a do 1 µm pre 180 kV trubicu
- max. rozmery testovaného predmetu : v = 800 mm, φ = 800 mm, m = 50 kg;
Vysokoenergetické mikro-CT v|tome|x L 240

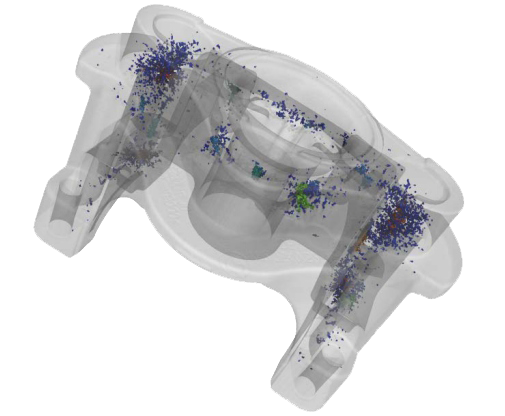

Automatická analýza pórovitosti. Veľkosť pórov môže byť znázornená v rôznych farbách
Konštrukcia priemyselného mikro-CT, na rozdiel od klinického, je založená na fixnej rtg trubici a fixnom detektore, medzi ktorými rotuje vzorka, a využívanej energii žiarenia > 12,4 keV. 240 kV rtg trubica je vhodná najmä na masívnejšie, rádioskopicky hustejšie a väčšie vzorky, čomu úmerne klesá aj detail rozlíšenia. 180 kV rtg trubica poskytuje detailné rozlíšenie až 1µm pre objekty malých rozmerov. Tieto vlastnosti predurčujú zariadenie na výskum priestorového usporiadania pórov v dielov, kontrolu, meranie a porovnávanie nominálnych a aktuálnych hodnôt priemyselných výrobkov. Ako príklad je uvedená analýza kryštálu apatitu podávajúca charakteristiku veľkosti inklúzií a prázdnych priestorov, ich distribúciu a tvar.
Pri oceli je z praxe možný presvit orientačne do hĺbky 10 mm.
Software na vyhodnotenie naskenovaných dát VGStudio MAX 2.2 je doplnený o moduly:
- Porosity/Inclusion Analysis – analýza veľkosti a distribúcie pórov a inklúzií
- Coordinate Measurement – naviazanie základných elementov na objemové dáta
- Actual/Nominal Comparisom – porovnávanie aktuálnych a projektovaných hodnôt
- Wall Thickness Analysis – analýza hrúbky stien a vytvorenie pseudofarebného 3D modelu.
Aká je investícia do 3D skenovania tomografom?
Nakoľko je každý diel unikátny z hľadiska geometrie, pripravíme ponuku individuálne na mieru. Dopyty môžete zadať priamo cez Nezáväzný dopyt.
Aký je štandardný dodací termín?
Meranie vieme zabezpečiť štandardne v rozsahu do troch pracovných dní.
V prípade expresnej požiadavky vieme v určitých prípadoch sken dodať aj do 24 hodín.
Overenie vyrobiteľnosti
Posúdenie vyrobiteľnosti a vypracovanie ponuky začína zaslaním 3D modelu vo formáte STEP, STP, STL, OBJ alebo 3MF. Ak nemáte vlastný 3D model, vieme Vám pomôcť s vytvorením 3D modelu podľa Vašich špecifikácií zaslaním fotografie, výkresu alebo náčrtu.
