Prečo je vhodné začať prototypom?

Prototypovanie šetrí náklady a čas súvisiace s výrobou nesprávnej formy alebo iných nástrojov veľkosériovej výroby. Aké ďalšie benefity prináša?

Mať k dispozícií funkčný prototyp bez vstrekovacej formy je prianie snáď každého konštruktéra alebo technológa. Dokážete ním:

1. overiť rozmery,
2. otestovať vkladanie a montáž dielu do zostavy,
3. odstrániť dizajnové chyby,
4. vyskúšať diel v prevádzke pri zaťažení (a tým predísť prípadným mechanickým nedostakom),
5. navhnúť prípadné zlepšenia.

Nie nadarmo sa hovorí 2x meraj, raz rež. V strojárskej a konštukčnej praxi to platí dvojnásobne. Každá chyba môže niekoľnásobne predražiť výrobu a ohroziť dodacie termíny.

Aké su spôsoby výroby prototypov?

Konvenčný a overený postup je vyrobiť prototypy trieskovým CNC obrábaním. Nie každá vývojová firma však disponuje vlastnou nástrojárňou a pokiaľ áno, výrobné kapacity môžu byť vyhradené na iné projekty.

Preto sa v posledných rokoch práve viac presadzuje priemyselná 3D tlač (aditívne technológie), ktorá je svojím charakterom veľmi pružná a flexibilná a v súčasnosti ponúka viacero technológií z technických materiálov, ktoré majú porovnateľné vlastnosti s finálnymi dielmi. Mnohokrát je práve lacnejšia oproti trieskovému CNC obrábaniu.

Aké aditívne technológie sa najčastejšie používajú pre výrobu prototypov?

Tavenie plastovej struny (FDM/FFF) – technológia vhodná pre rýchle a lacné prototypovanie. Diely majú vo všeobecnosti nižšiu pevnosť, presnosť aj kvalitu povrchu ako technológie uvedené nižšie. Podporujú však vyše 50 rôznych materiálov a lead time je vo väčšine prípadoch najkratší spomedzi ostatných aditívnych technológií.

Spekanie polymerového prášku (MJF/SLS) – všetranne využiteľná technológia najmä v priemysle, kde sa vyžaduje vysoká pevnosť, presnosť, vysoká kvalita povrchu a plná izotropia. Dosupné materiály: Nylon PA12, Nylon PA12 s prímesou 40% sklenných častíc, Nylon PA11 a guma TPU M95A.

Spekanie kovového prášku (SLM/DMLS) – technológia, určená pre náročné aplikácie. Materiály dokážu vlastnosťami konkurovať konvenčným kovom. K dispozícií sú napr. nerezová oceľ 316L, Titán 64 stupeň 23, Nástrojá oceľ, Zliatina hliníku AlSi10Mg, Inconel 718 a pod.

Viac informácií o technológiách nájdete na tomto odkaze: Technológie

Viac informácií o dostupných materiáloch nájdete na tomto odkaze: Materiály pre 3D tlač

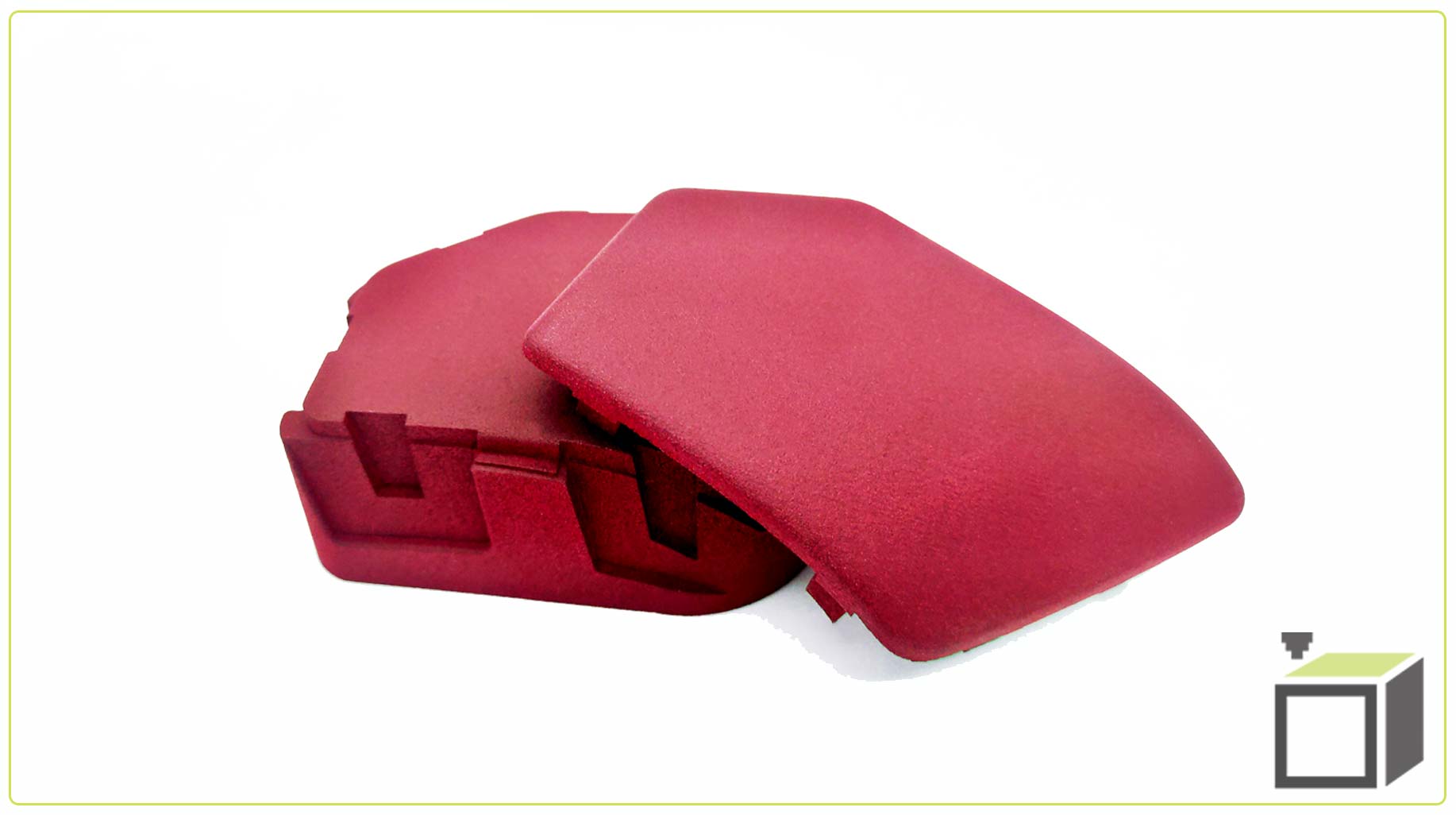

Odkaz na daný výrobok v portfóliu: Prototyp overenia vstrekovacej formy

Ako funguje proces vývoja a výroby prototypu?

Veľmi zjednodušene, pre výrobu protypov 3D tlačou postačuje definovať technológiu, materiál, požadované presnosti a priložiť 3D model vo formáte STEP/STP, IGES/IGS alebo Parasolid x_t.

Viac informácií o procese vývoja a výroby prototypu nájdete na tomto odkaze: Proces vývoja a výroby prototypu.

Následne už len počkať na doručenie prototypov a otestovať ich pred veľkosériovou výrobou.

3D tlač však dozrela už do tej podoby, že mnohokrát je ekonomické vyrobiť nie len prototypy, ale malé až stredné série v rozsahu stoviek až tisícov kusov (v závislosti od veľkosti a zložitosti).

Ak máte konkrétnu požiadavku na protypovanie alebo malosériovú výrobu, kontaktujte nášho špecialistu pre 3D tlač alebo vyplňte dotazník nezáväzného dopytu. Veľmi ochotne Vám poradíme.
